ASTM F1306 软性绝缘膜和复合膜慢速抗戳穿（穿刺）性能试验方法与仪器介绍中文版
时间：2023-03-17 10:27 点击次数：
薄膜抗戳穿性是对其功能性的基本要求，有锐角的产品会破坏屏障包装的完整性而产生质量事故。材料的抗戳穿性受诸多因素的影响，如膜的厚度、弹性模量、戳穿速率、温度、测头形状等。因此，采用ASTM F1306标准方法可以作为参考或推荐的试验方法，以使具有材料检测的数据具有可比性。
本文由山东泉科瑞达仪器整理，摘选ASTM F1306标准对检验要求的重要内容并提供相应的检测仪器（ETT系列智能电子拉力试验机）的解决方案。
一、ASTM F1306软性绝缘薄膜和薄片抗慢速戳穿(穿刺）试验方法-重要内容摘选
1范围
1.1本试验方法可以测定软性绝缘膜和复合膜抗驱动测头的戳穿性（穿刺力、行程、能量）。本试验在室温下以恒定的试验速率对材料施加双轴应力，直到戳穿（穿刺）发生。测定穿孔试验中的力、能量和伸长。
2规范性引用文件
ASTM D374固体电气绝缘厚度的试验方法
ASTM D618塑料试验状态调节规程
ASTM D638 塑料拉伸性能试验方法
ASTM E69I确定试验方法精密度的实验室间研究
3 术语
本标准使用以下术语:
3.1.1
伸长clongation
驱动测头时使软性膜材料戳穿时的弹性/塑性位移
3.1.2
抗戳穿性 penetration resistance
驱动测头时软性膜材承受伸长和/或穿透的能力
3.1.3
穿破perforation
戳穿过程中越过屏障膜的可见裂纹的形成过程
3.1.4
测头戳穿深度probepenetration
在试验机记录（显示）器上观察到的测头从与膜接触至力值呈瞬间下降时（力值突变，判断为已戳穿）的移动距离
3.1.5
穿透puncture
软性膜被驱动测头戳穿后呈现出短暂的弹性破坏
5仪器
5.1通用试验机，有记录装置
5.2压力传感器

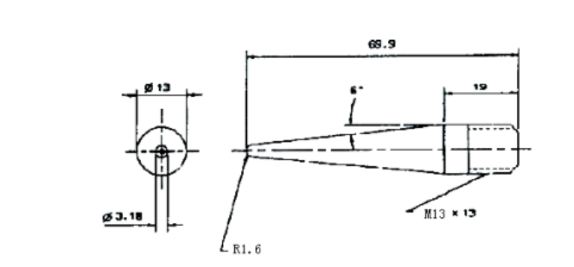

5.3戳穿试验测头，符合图1。
（图1）
5.3.1一般应用推荐用直径为3.2mm 的半球测头(双轴应力)，以使材料间和实验室间结果具有标准可比性。

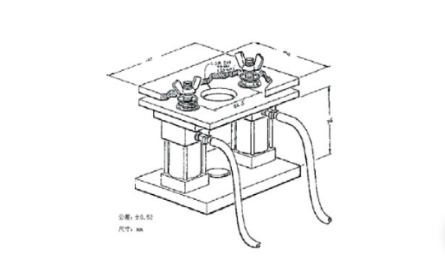

5.4试样夹具，符合图2或等效装置。
（图2）标准中的夹持方式相对落后
5.4.1为使实验室间结果具有可比性，要求样片的试验直径为34.9mm(如果使用其他测头，夹具直径与测头直径之比至少为10:1)。
5.5 样品切制器
6试样
6.1试样应厚度均匀(±2%或±0.0025)，取其较大者。
6.2试样尺寸应为76mmX76mm。
8试样数量
8.1对每个样品至少试验五个试样。
9状态调节
9.1试验前按ASTM D618中的程序A在温度为23C±2C、相对湿度为50%±5%条件下对试样
进行状态调节至少40h。
9.2除非本试验方法中另有规定，试验在温度为23土2C、相对湿度为50%土5%的标准
实验室条件下进行。
10程序
10.1按仪器制造商的说明书对试验仪器进行校准。
10.2选择发生穿刺时测力器受力在其在试验机最大量值的20%至80%量程范围内。
10.3用样品切制器对每种样品至少切制五个76mmX76mm的试样。
10.4测量膜试样中央的厚度(3个计数的均值)。
10.5将试验机的移动速度调为25mm/min，(记录仪走纸速度设为500mm/min,如适宜)，选
择数据获取率至少为0.1mm/戳穿点。
10.6将膜试样夹于夹具中，将夹具置于测头下方，使测头对准膜试样的中央，并尽可能下移，但不与之相接触。
10.7对试验机设置适宜的停止和返回位，将数据采集装置清零，如适宜。

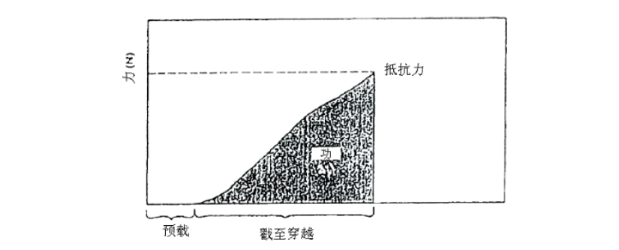

10.8启动试验机。在膜被穿破的瞬问返回到启始位。(穿破是膜试样上肉眼见可见的任一大小的孔，或承载穿刺力值瞬间降至零附近的点)，见图3。
注1:对于复合膜材，承载力可能会观察到有多个降落点，这些表明分层受到破坏。这种情况下最后一次的瞬间下降被认为是破坏。
10.9从仪器的试验软件输出中记录试样标识、破裂力(峰值)、破裂前能量(功)和测头戳穿深度(第一个破裂点)，(见图3)。如果使用纸记录仪，在记录纸上与读数一起记录试样标识。
（图3）
11计算
11.1计算测头戳穿至破裂的峰值力和能量。
11.1.1软件计算值也是有效值。
11.2根据纸记录仪的记录，用下式计算所需值。
11.2.1破裂力一达到破裂时的峰值力(牛顿):
12报告
12.1报告以下信息：
12.1.1样品识别:
12.1.2以下诸项五个值的均值和标准差:
12.1.2.1破裂力(N)
12.1.2.2破裂前能量(J);
12.1.2.3测头戳穿深度(mm):
12.1.2.4每个样品膜试样的厚度(三个值)(mm)。
二、ASTM F1306 软性绝缘薄膜和薄片抗慢速戳穿（穿刺）试验用仪器

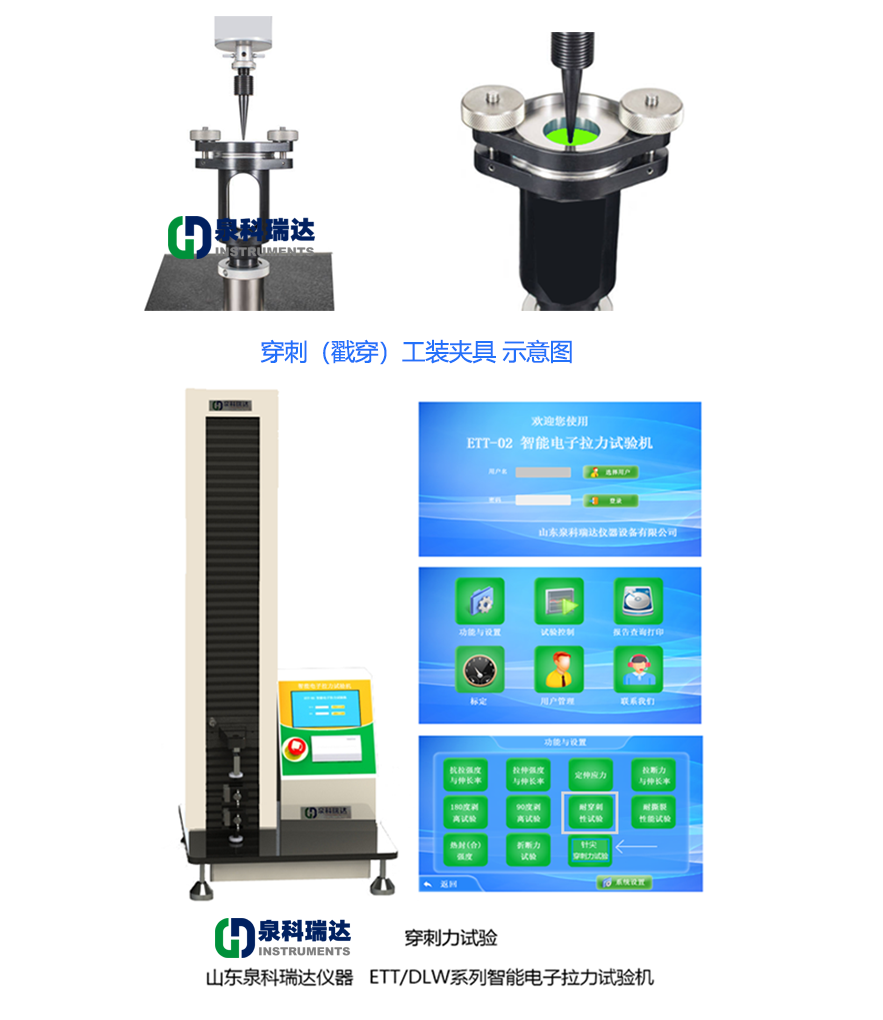

ASTM F1306 软性绝缘薄膜和薄片抗慢速戳穿（穿刺）试验方法标准实验可以采用泉科瑞达公司生产的“智能电子拉力试验机”来进行测试，试验速度任意可调（尤其可实现超低速无冲击运行），拉压双向试验模式，以及超高级精度，通过不同工装夹具满足您的多项测试需求。
1、ETT系列智能电子拉力试验机：ETT-01智能电子拉力试验机、ETT-02智能电子拉力试验机；
2、DLW系列智能电子拉力试验机：DLW-01智能电子拉力试验机、DLW-02智能电子拉力试验机。
ETT-01智能电子拉力试验机以超高的精度（0.3级）保证了测试的准确性；具多种独立试验程序、多种规格力值传感器可选、可调无级变速试验速度选择、高精度位移控制技术，可以满足用户的各种试验条件；智能的触控操作与计算机软件结合不仅方便用户操控设备，还提供了多种数据分析和比对等实用功能。
-
配备进口高速采样芯片的测试系统可实现0.3级超高精度，保证测试结果准确性、重复性
-
采用高精度丝杠传动设计方案，系统运行平稳
-
高精度位移（行程）控制系统，位移精度可达0.1mm，有效行程高达800mm,优于业内产品
-
0.05～1000 mm/min无极变速，满足用户不同试验条件的测试需求
-
集成拉伸、剥离、撕裂、热合强度、穿刺等多种独立的测试程序于一身
-
多种规格的力值传感器可选，为用户提供最适宜的试验量程
-
7寸触屏匹配全新设计的操控软件，为用户提供舒适流畅的操作体验，具备试验控制、曲线展示、历史试验查询、数据分析和报告处理等功能
-
限位保护、过载保护、自动回位等智能安全配置，保证用户对设备的操作安全
-
专业操控软件提供了成组试样统计分析、试验曲线叠加分析、以及历史数据比对等多种实用功能
-
可加购符合药企要求的GMP软件，具有四级权限管理功能，整套系统符合GMP要求
-
软件实现数据可溯源性，实现多级权限管理、审计追踪、电子签名等功能.
